三大被动元器件：电阻、电容、电感
去电子市场买电阻，你说"来个电阻"，店家会连珠炮一样问你：阻值多少？功率多大？精度几个点？直插还是贴片？四个问题答不上来，这单就买不成。
电阻、电容、电感，这三种元件几乎出现在每一块电路板上，合称三大被动元件。这篇文章帮你把它们一次认清：各自是干什么的、参数怎么看、表面印的数字字母怎么读。学完你再拆一块旧电路板，上面八成的零件你都叫得出名字、说得出作用。
边界还是老规矩：不深入电磁学原理，只覆盖嵌入式选型与识别够用的部分。上一篇的欧姆定律和功率计算会随时拿出来用，忘了可以先回去翻翻。
一、电阻器：阻碍的艺术
电阻器（Resistor）就是专门"产生电阻"的元件，作用是阻碍电流流动。拆开一个最常见的碳膜电阻看内部：一根陶瓷棒，外面裹着碳膜涂层，两端引出导线——结构简单得令人发指，却是电路板上的用量冠军。

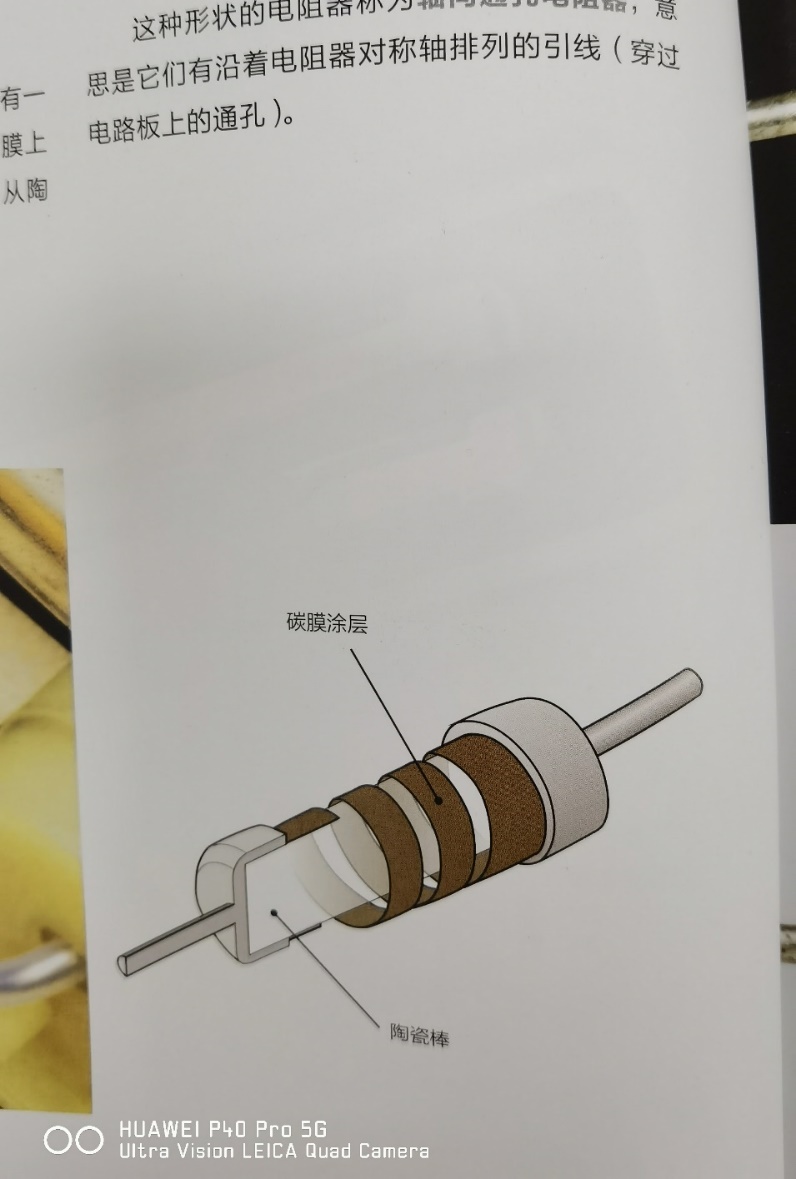

碳膜电阻内部结构：陶瓷棒外裹碳膜涂层
回到开头店家的四个问题，那正是选电阻要看的四个参数。阻值决定阻碍能力；额定功率是能长期承受的最大功耗；精度常见 1% 和 5%，精密的到 0.1%——精度每上一个台阶价格翻着倍涨，0.1% 的价格大约是 1% 的十倍；封装则决定它是直插还是贴片。
例. 例. 一个 1kΩ、额定功率 1/4W 的电阻，最多能过多大电流？ 解. 用功率公式 反推：。长时间超过 15mA，这个电阻就会过热损坏。上一篇的公式，这里立刻就用上了。
同样是固定电阻，按生产工艺还分好几类，各自的脾气一句话说清：
- 碳膜电阻：便宜量大，家用电器等民用领域的主力
- 金属膜电阻：精度更高，精密仪器、医疗设备常用
- 线绕电阻：金属丝绕在陶瓷芯上，扛大功率（5W/10W/20W），但电感大，高频场合禁用
- 厚膜电阻：成本低、精度一般，主流电子产品里到处是它
- 薄膜电阻：成本高、精度高，军工航空这类高要求场合
固定电阻之外还有两兄弟。可变电阻多了一个调节指针，调音量、调灯光亮度的旋钮背后就是它；特种电阻感知环境，比如光敏电阻——光照越强阻值越低。记住光敏电阻这个特性，后面的光控灯电路全靠它。
二、阻值识别：读懂电阻身上的密码
电阻太小，印不下完整数字，于是工程师发明了几套"密码"。最直接的是直标法：把阻值、误差、功率直接印在表面，比如标着 200Ω J，J 就是误差代号——J 代表 ±5%，F 代表 ±1%，K 代表 ±10%，以此类推。
贴片电阻用数码法：三位数字，前两位是有效数字，第三位是补几个零。比如 472 表示 47 后面补 2 个零，即 4700Ω；151 就是 150Ω。遇到小数就用 R 代替小数点：2R4 是 2.4Ω，R15 是 0.15Ω。
直插电阻则流行色环法：用不同颜色的环带表示数字和倍率。颜色与数字的对应关系有张标准对照表，黑 0、棕 1、红 2、橙 3、黄 4、绿 5、蓝 6、紫 7、灰 8、白 9，金和银用来表示误差和小数倍率。

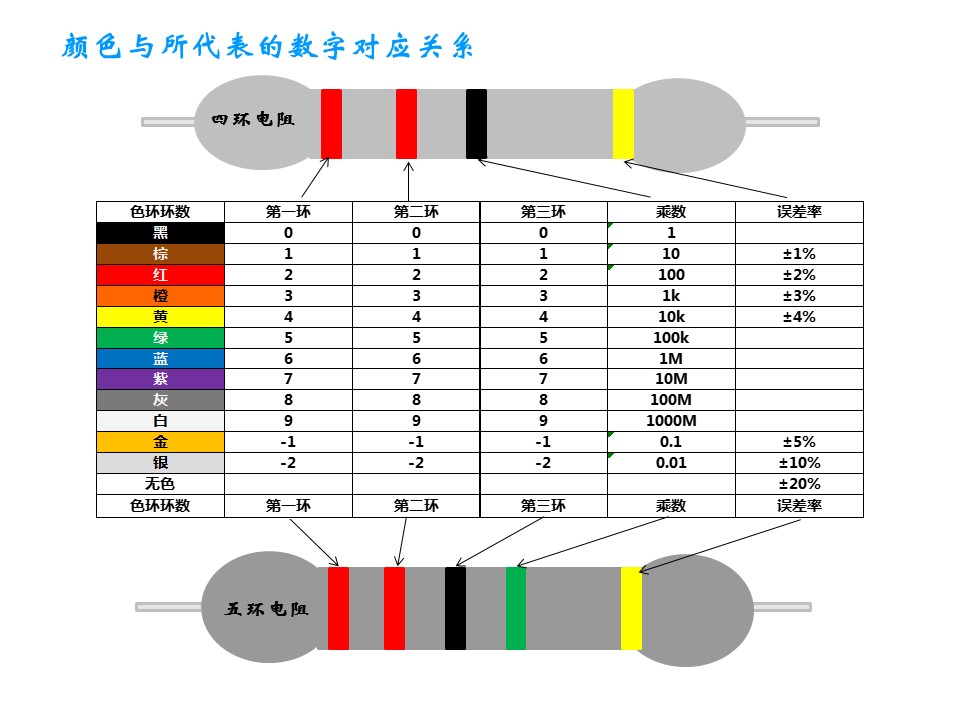

色环颜色与数字对照表，及四环、五环电阻的读法示意
例. 例. 读出上图中两只电阻的阻值。 解. 四环电阻读作：红 2、红 2、黑（倍率 1）、黄（误差 ±4%），即 22×1 = 22Ω ±4%。五环电阻多一位有效数字：红 2、红 2、黑 0、绿（倍率 100k）、黄（±4%），即 220×100k = 22MΩ ±4%。
说句实话：工作中很少有人真的去数色环，拿万用表一量就出来了。色环法重在理解原理，考试和面试爱考。
三、电容器：电荷的容器
电容（Capacitor），顾名思义就是电荷的容器。单位是法拉（F），1F 表示电压每升高 1V 能储存 1C 的电量。这个单位大得离谱，实际用的都是毫法（mF）、微法（μF）、纳法（nF）、皮法（pF），相邻单位差 1000 倍。
电容的特性就八个字：充电、放电、隔直、通交。看一个仿真实验：开关闭合时电源给电容充电到约 10V；开关断开后，电容反过来给灯泡放电，灯亮一下再熄灭——这就是充放电的全过程。

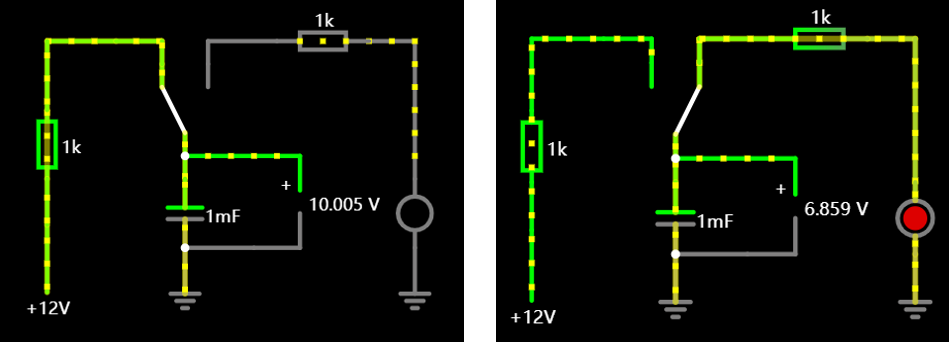

电容充放电仿真：左图充电至约 10V，右图断开电源后向灯泡放电
再看隔直通交。直流电路里，电容充满电后相当于断开，电流过不去；交流电路里，电容反复充放电，电流却能"穿过"它。所以电容天生是筛选器：挡住直流，放交流过去。

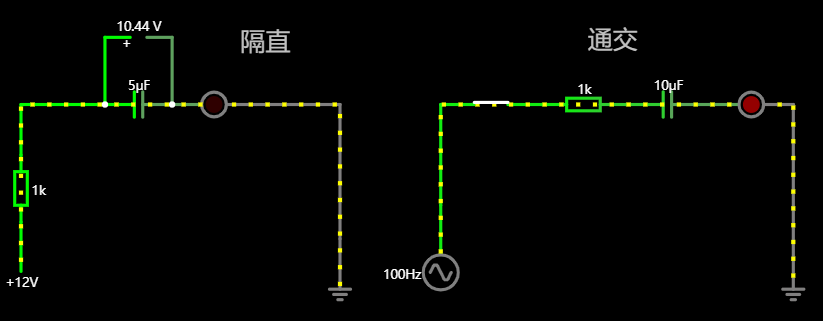

隔直与通交仿真对比：直流下电容开路，交流下电流通过
电容对交流的"阻碍"也有名字，叫容抗，公式是 。频率越高、容量越大，容抗越小。这个公式不用背，记住趋势就行：频率越高、容量越大，交流越容易通过。
选电容看三个参数：容量决定储能多少；耐压值从 2.5V 到 1000V 分很多档，超过耐压电容会击穿，一般留 1.5 倍以上余量；容差是实际容量与标称的偏差范围。
电容分两大类，区别在"有没有极性"。无极性电容（如瓷片电容）不分正负，容量小，可以用在交流场合；有极性电容（如电解电容）分正负极，容量大、价格便宜，但只能用在直流场合。
注意： 有极性电容接反，轻则漏液鼓包，重则直接爆炸。焊接前务必确认极性：电解电容外壳上银色条纹一侧是负极，长引脚一侧是正极。

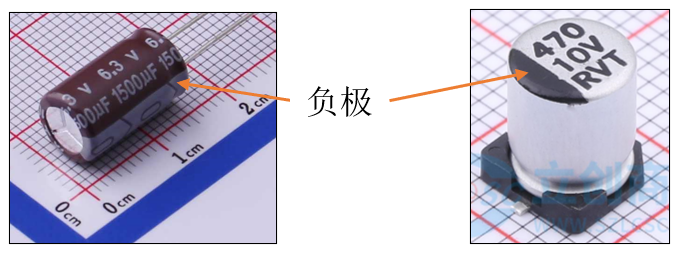

电解电容正负极识别：银色条纹侧为负极
还有一种超级电容，容量大到接近电池，充电快、可反复充放电，常用在备用电源上——断电瞬间靠它撑住电压，给系统争取切换到备用电源的时间。上海的超级电容公交车就是它的杰作。
四、容量识别：电容身上的数字
电解电容最实在，容量直接印在表面，比如印着 1500μF 就是 1500μF，还贴心地附上耐压值。

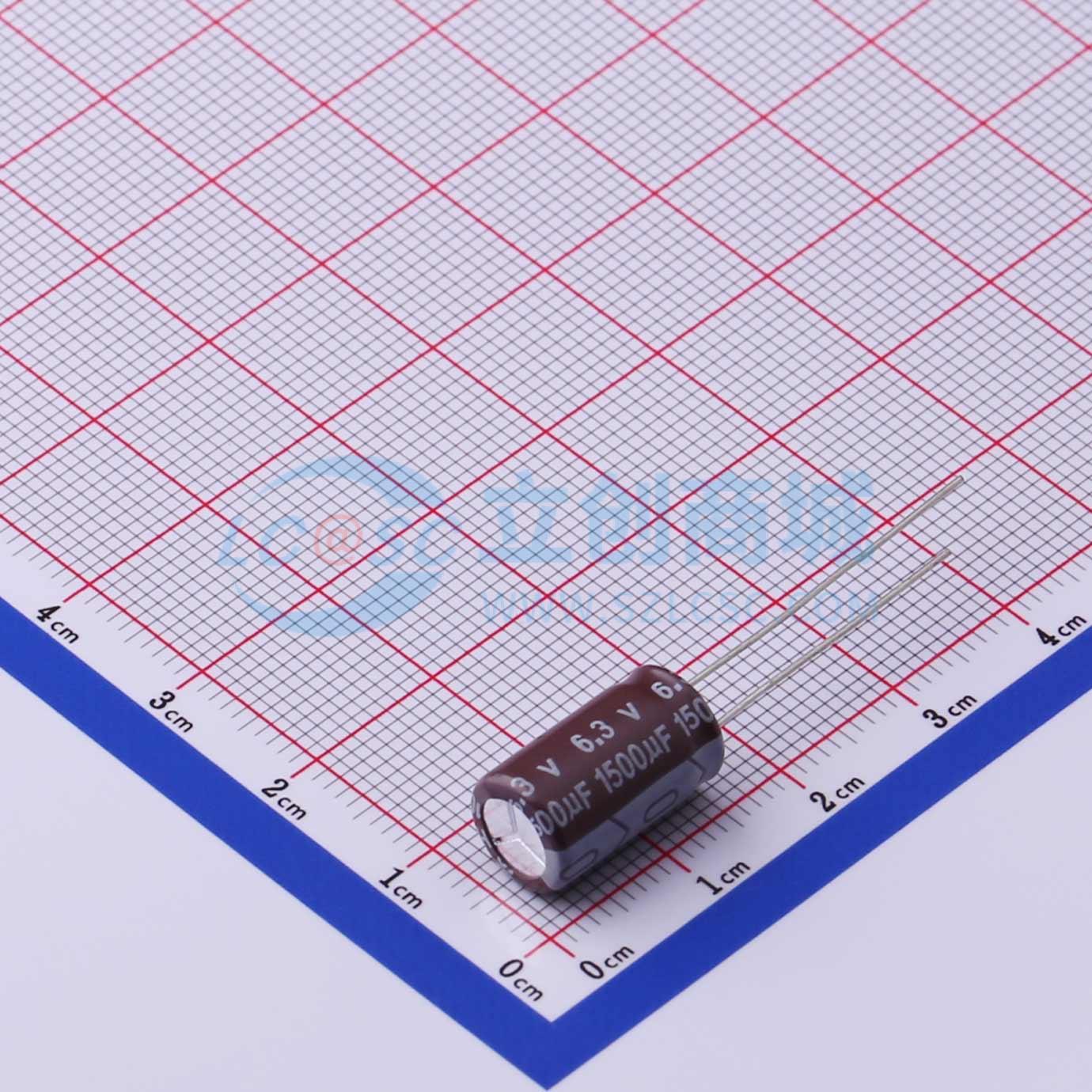

电解电容直接标注容量与耐压（1500μF）
瓷片电容用三位数码，规则和贴片电阻一样：前两位有效数字，第三位补零，单位是皮法。所以 104 = 10 后面补 4 个零 = 100000pF = 100nF，不是 104pF——这是初学者最常读错的地方。

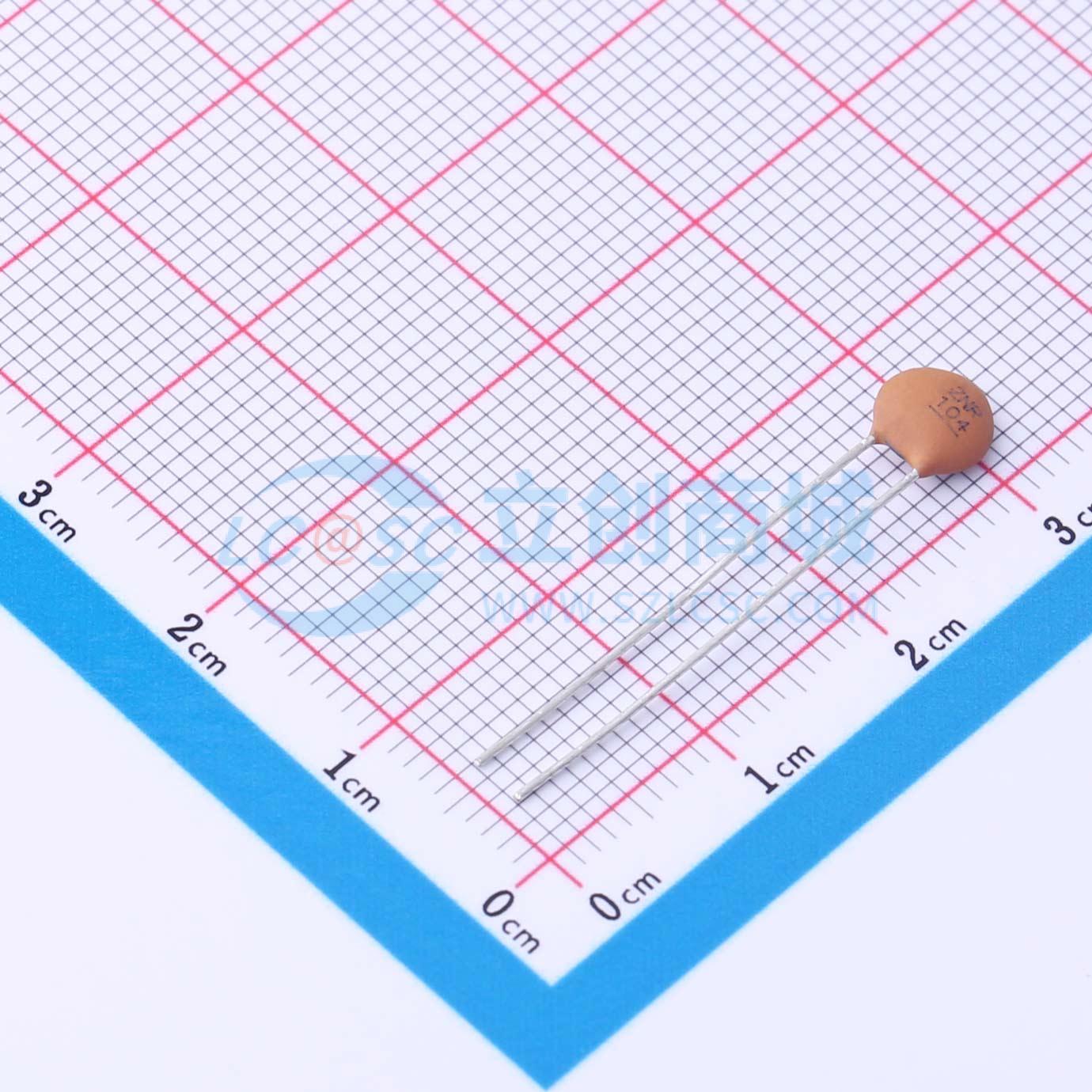

瓷片电容实物：104 表示 100nF
还有一种字母表示法，用 p、n、u、m 四个字母当小数点兼单位：4u7 是 4.7μF，3n9 是 3.9nF。贴片电解电容则更简单，表面数字直接按 μF 读，470 就是 470μF。
五、电感器：磁能的仓库
电感（Inductor）就是把绝缘铜线绕成线圈，常见的是绕在磁环上。它和电容正好相反：电容隔直通交，电感通直阻交——直流几乎畅通无阻，交流则被拦住。

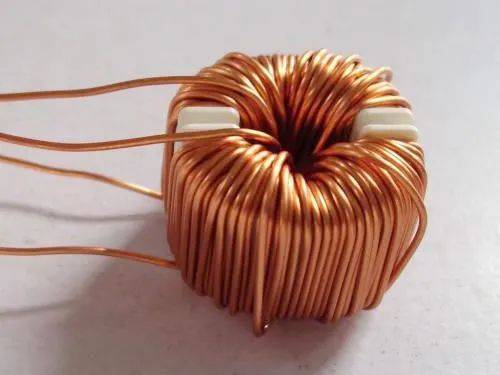

磁环电感实物：铜线绕在磁环上
电感对交流的阻碍叫感抗，公式 。感量不变时，频率越高感抗越大。仿真对比一目了然：直流下电感几乎不影响电路，10Hz 交流被削弱，100Hz 交流被压掉大半。

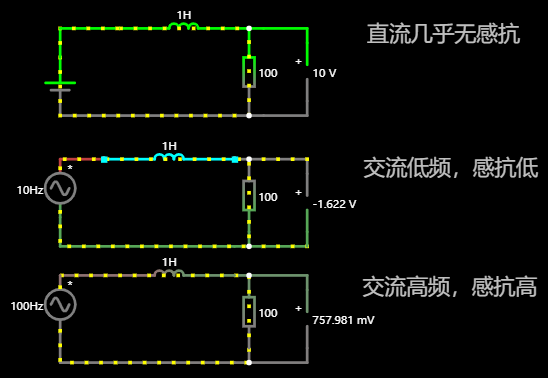

感抗对比仿真：直流几乎无感抗，交流频率越高感抗越大
电感的单位是亨利（H），同样偏大，常用毫亨（mH）和微亨（μH）。参数看三个：感量（储存磁能的能力，与线圈面积、圈数、有无磁心有关）、直流电阻 DCR（铜线自身的电阻，越小越好）、允许误差（J 级 ±5%、K 级 ±10%、M 级 ±20%）。
电感的标注和电阻数码法同门同派：201K 表示 20 补 1 个零、误差 ±10%，即 200μH；小功率电感用 R 当小数点，4R7J 就是 4.7μH ±5%。认出一套，三套全会。
对于嵌入式软件工程师，电感了解两个作用就够：以磁场形式储能，以及通直阻交。更深入的内容，交给硬件工程师。
小结
- 选电阻四要素：阻值、额定功率、精度、封装； 随时用来验算电流上限
- 阻值识别：直标看误差代号，数码法第三位补零，色环对照表会查即可
- 电容充放电、隔直通交；容抗 ；有极性电容接反会炸
- 瓷片电容 104 = 100nF，不是 104pF
- 电感通直阻交，感抗 ；标注规则与电阻数码法相通
下一篇认识电路板上的其他常客：继电器、保险丝、蜂鸣器、接插件，以及怎么挑选电源、怎么用万用表。
