典型电路实践：电阻电容的实战用法
学到这里，电阻和电容的基本特性你已经熟悉了。但真实电路板上，它们往往以一些"约定俗成"的角色出现：引脚旁的上拉下拉电阻、LED 旁的限流电阻、电源入口的压敏电阻、跨线用的零欧姆电阻，还有电源脚上的滤波电容、信号链上的耦合与旁路电容。本章把这些实战用法逐一讲透，让你看懂原理图时不再一头雾水。
一、上拉电阻与下拉电阻
首先要澄清：市面上并不存在"上拉电阻"这种实体元件——上拉、下拉说的是电阻的用法。把信号线通过一个电阻接到固定高电平 VCC，让它在空闲时保持高电平，这个电阻就叫上拉电阻；同理，把信号线通过电阻接到 GND，让空闲时保持低电平，就叫下拉电阻。最常见的用途是把不确定的信号钳位在已知电平：比如按键未按下时，单片机引脚悬空，电平飘忽不定，读数时高时低；加上一个上拉电阻后，空闲时稳定读到高电平，按下接地的按键时读到低电平，逻辑就确定了。
二、限流电阻
限流电阻的作用是把电流限制在元器件的正常工作电流之内，最典型的是给 LED 串联电阻。确定阻值需要两个基本参数：元器件的压降和工作电流（或功率），核心公式是 电流 = 功率 ÷ 压降，再结合电源电压算出电阻上的压降，最后用欧姆定律求阻值。以 L-3N4GD 发光二极管为例，查数据手册得到其工作参数后即可计算；如果对亮度要求不高，还可以主动降低电流（比如让 LED 在 2V、10mA 下工作），牺牲一点亮度换取更长的使用寿命。

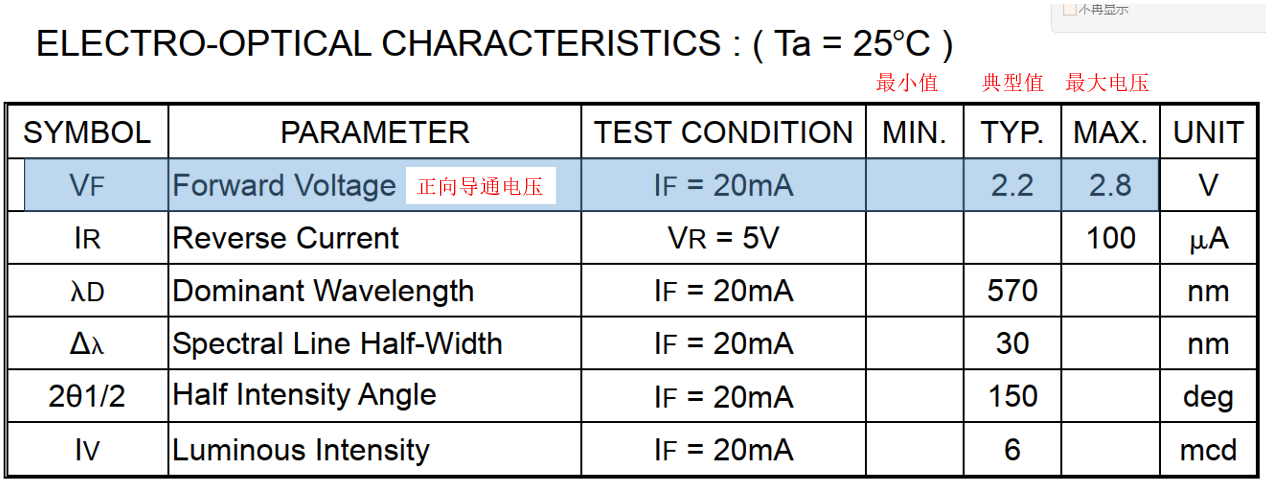

查数据手册：压降与工作电流是算限流电阻的依据
三、压敏电阻与零欧姆电阻
压敏电阻是一种限压型保护器件，利用其非线性特性吸收电路中的尖峰电压。工作原理很直观：加在它两端的电压低于阈值（压敏电压）时，它相当于无穷大的电阻，如同断开的开关，对电路毫无影响；一旦电压高于阈值，它瞬间变成极小的电阻，如同闭合的开关，把过电压钳位在一个相对固定的值，从而保护后级电路。选型时关注压敏电压、最大连续电压、最大限制电压、最大冲击电流和响应时间这几个参数。实际电路中，压敏电阻一般并联在电源入口两端，与保险丝配合使用。

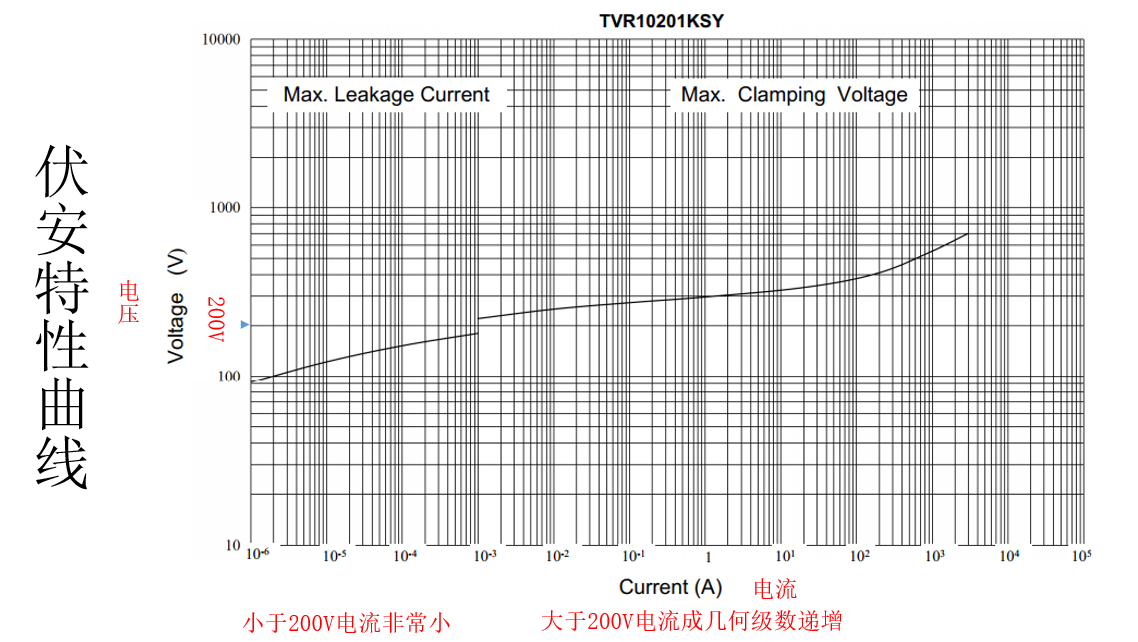

压敏电阻伏安特性：超过阈值后电流急剧增大
零欧姆电阻又称跨接电阻，它并非真的阻值为零，而是阻值很小的电阻，因此和普通贴片电阻一样有误差精度指标。它的用途很妙：一是方便测电流——想测某部分电路的耗电流时，在回路中预留一个零欧姆电阻的位置，拆掉它接上电流表即可测量，可用于测量大电流；二是布线救急——单面板布线实在布不过去时，焊一个零欧姆电阻当"跨线桥"，从其他走线上面跨过去。

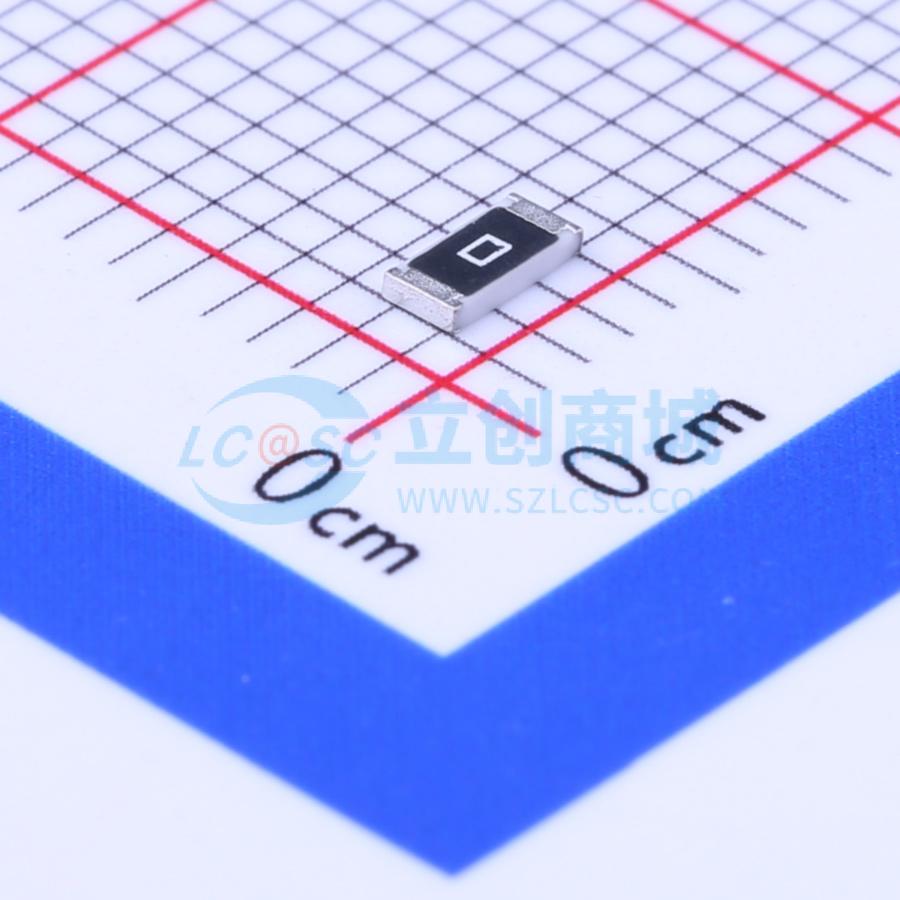

零欧姆电阻实物
四、电容三大实战用法
第一种用法是滤波。单片机从上电到稳定供电的瞬间会产生很多杂波，利用电容隔直通交的特性可以把杂波滤掉，让供电更干净。由电阻电容组成的 RC 电路还能做成频率选择器：低通滤波让低于截止频率的信号通过，高通滤波则放行高频，两者的截止频率都是 f0=1/(2πRC)。

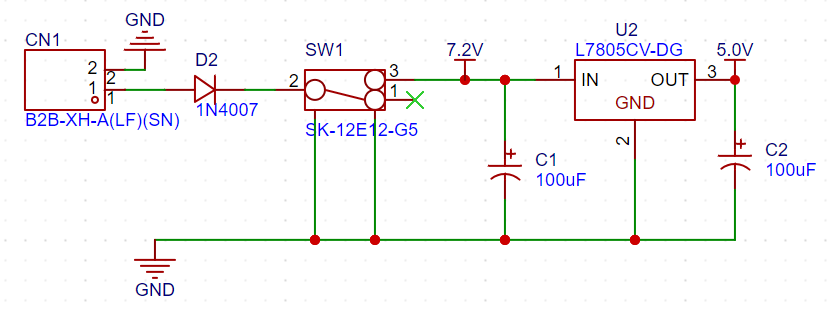

滤波：滤除供电杂波
第二种用法是耦合。耦合就是两个电路之间的连接。后级电路如果只需要交流信号（比如一个方波），可以在两级之间串一个电容：利用隔直通交的特性，直流分量被挡下，想要的交流信号顺利通过，前后级的直流工作点互不干扰。第三种用法是旁路：同样利用通交隔直，把电路中不需要的高频信号通过电容引到地滤除，只留下需要的部分。记忆口诀：耦合电容串联在信号通路中"取交流"，旁路电容并联到地"去高频"。
耦合电容：隔直传交，给后级纯净的交流信号
小结
- 上拉/下拉是电阻的用法而非元件种类，用来钳位不确定信号
- 限流电阻靠数据手册的压降与工作电流计算，可降电流延长 LED 寿命
- 压敏电阻低于阈值如开路、高于阈值如短路，并联在电源入口吸收尖峰
- 零欧姆电阻既是测电流的断点，也是布线的跨线桥
- 电容滤波净化供电；耦合串联传交流；旁路并联到地滤高频
